Ein Ersatz-Kabelbaum für das V20 Cross muss zu allen angeschlossenen Komponenten passen. Es reicht nicht aus, nur die Anzahl der Pins des Hauptsteckers zu vergleichen. Auch Lampenstecker, Abzweigungen, Kabellänge und elektrische Pinbelegung müssen übereinstimmen.
Zuerst prüfen, ob der Kabelbaum die Ursache ist
Ein schwarzes Display oder eine ausgefallene Beleuchtung beweist keinen defekten Kabelbaum. Halten Sie fest, welche Funktionen ausfallen und wann das passiert. Prüfen Sie das Kabel auf sichtbare Kabelbrüche, beschädigte Steckverbinder und Quetschungen am Lenker und Rahmen. Lassen Sie elektrische Messungen durchführen, wenn eine Sichtprüfung keine Gewissheit bringt.
Halten Sie jeden Anschluss fest
- Schalten Sie das Fahrrad aus und trennen Sie die Stromversorgung gemäß der Fahrzeughandbuch-Dokumentation.
- Fotografieren Sie die Kabelverlegung, bevor Sie Teile demontieren.
- Fotografieren Sie den Hauptstecker von vorne und von der Seite.
- Halten Sie jede Abzweigung mit der dazugehörigen Komponente fest.
- Notieren Sie Kabellängen, Pins, Leitungen und eventuelle Typennummern.
Verwenden Sie kein Metallwerkzeug, um die Pins eines angeschlossenen Systems zu zählen. Ziehen Sie den Steckverbindergehäuse gemäß der Anleitung, nicht am Kabel.
6-poligen Kabelbaum SKU 10100 vergleichen
Diese Ausführung hat einen 6-poligen Hauptanschluss und einen 4-poligen Scheinwerferanschluss. Überprüfen Sie alle Anschlüsse und die elektrische Spezifikation, bevor Sie diesen Kabelbaum für Ihr Cross auswählen.
Ein Stecker, der mechanisch passt, kann elektrisch anders verdrahtet sein. Lassen Sie im Zweifelsfall die Pinbelegung und die Komponentenkombination bestätigen. Ein Adapterkabel behebt keine Kommunikationsunterschiede oder falsche Spannung.
Montage ohne neue Kabelschäden
Folgen Sie der ursprünglichen Verlegung mit ausreichend Platz für die volle Lenkbewegung. Vermeiden Sie scharfe Knicke, Zug auf Steckverbinder und Kontakt mit scharfen Kanten. Überprüfen Sie die Funktionen nach der Montage gemäß der Fahrzeughandbuch-Dokumentation. Fahren Sie erst, wenn Bedienung und Bremsunterbrechung normal reagieren.
Für allgemeine Hintergrundinformationen können Sie den bestehenden Kabelbaum-Leitfaden verwenden. Eine normale V20-Montageanleitung ist kein Beweis für identische Cross-Verdrahtung.
Häufig gestellte Fragen
Sind sechs Pins ausreichend für die Auswahl?
Nein. Auch Pinbelegung, Abzweigungen, Länge und angeschlossene Elektronik müssen übereinstimmen.
Kann ich das alte Kabel reparieren?
Lassen Sie Schäden zuerst bewerten. Eine Improvisation kann die Abdichtung und Zugentlastung beeinträchtigen.
Teile vergleichen
Vergleichen Sie die Spezifikationen mit dem Teil an Ihrem Fahrrad. Ein Verweis auf ein Produkt ist keine Bestätigung für jede Ausführung.

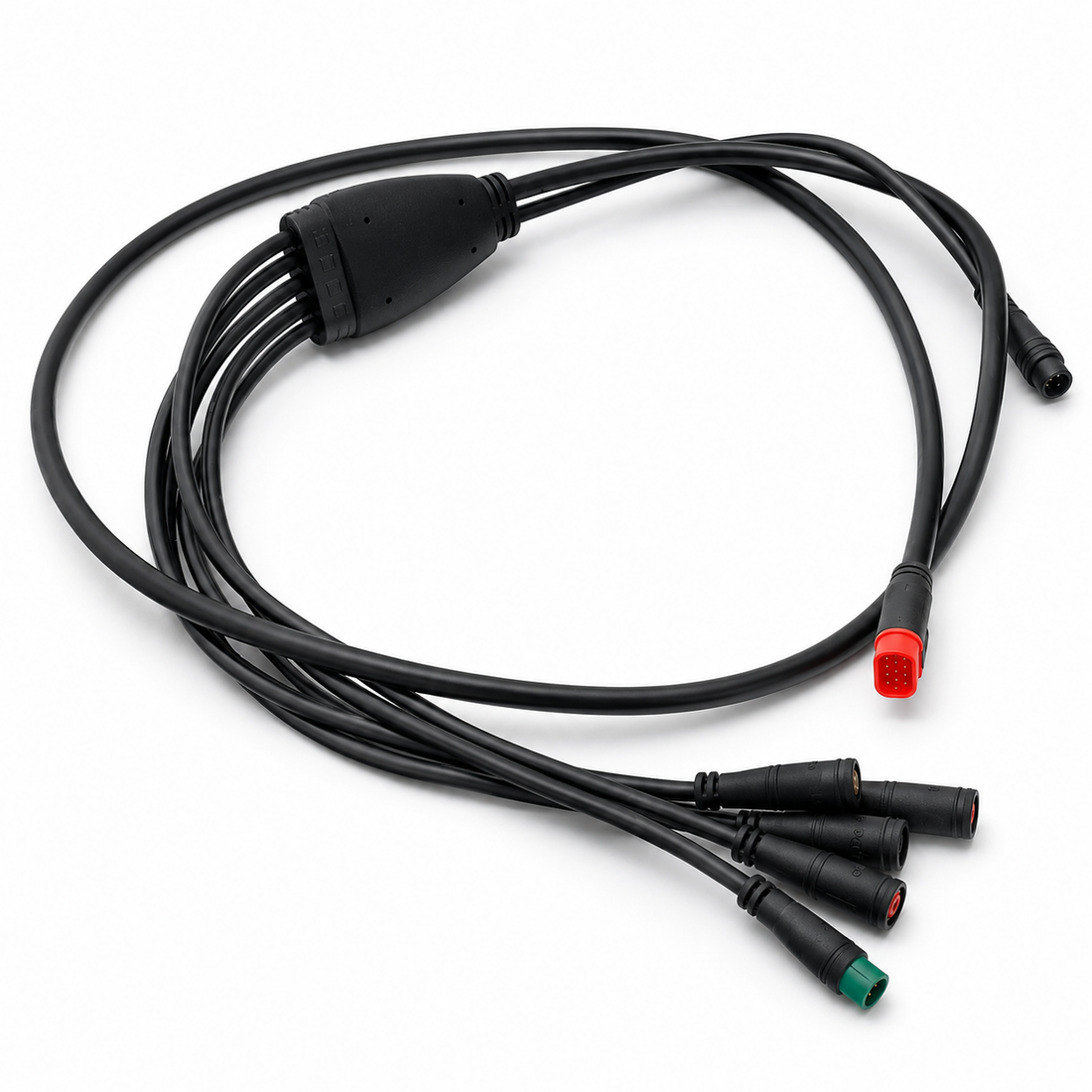

- Fatbike-Kabelbaum – GT2000 – 6-polig — SKU 10100.
Zweifel an der Ausführung?
Senden Sie ein Übersichtsfoto des Fahrrads und scharfe Fotos des Teils, der Maße und Anschlüsse. Dann können wir gezielter helfen.
